圆柱滚子轴承结构设计

NN型轴承的外圈无挡边，内圈两侧有挡边中间有中挡边。可以允许轴相对轴承座之间在轴向产生两个方向的位移。 NNU型轴承的外圈两侧有挡边中间有中挡边，内圈无挡边。可以允许轴相对轴承座之间在轴向产生两个方向的位移，因而适于作游动端轴承。

NNF型轴承是双列满装圆柱滚子轴承，轴承由一个带中挡边外圈，两个有双挡边内圈的结构型式。滚子由内圈的挡边引导，两个内圈用紧固圈固定在一起。该结构除了可以承受很大的径向载荷和轴向载荷之外，还可以承受倾覆力矩，因此，常用作固定端轴承使用。 NNF型轴承两侧采用接触式密封。在使用工况较好的情况下，带有密封的NNF轴承无需进行保养，若轴承长期处于水汽或污染环境，且为中、高速运转时，可通过外圈上的润滑油槽和润滑油孔对轴承进行补充润滑。

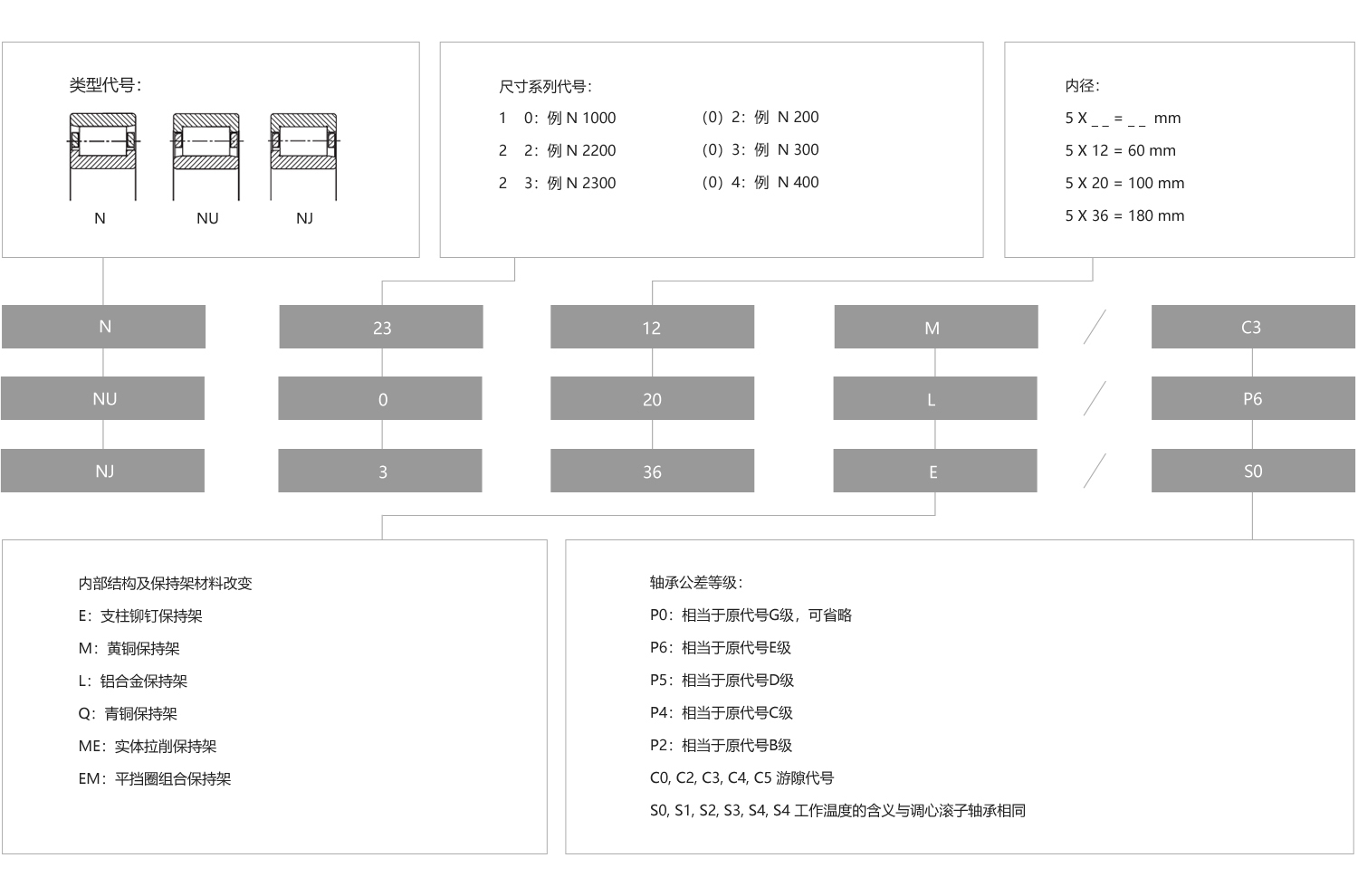

类型代号

双列圆柱滚子轴承有圆柱形内孔和圆锥形内孔两种结构，该类轴承具有结构紧凑、刚性大、承载能力大、受载荷后变形小等优点，特别适用于机床主轴支承。圆锥形内孔还可以起到微量调整游隙的作用，且可以简化定位装置结构，方便安装拆卸。

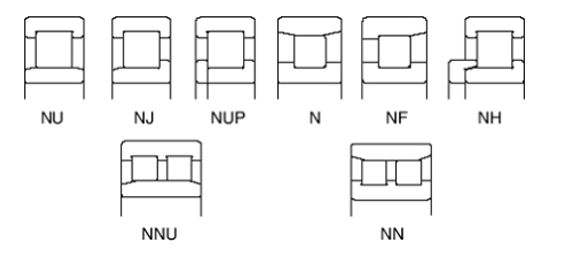

NN、NNU型

NN型轴承的外圈无挡边，内圈两侧有挡边中间有中挡边，可以允许轴相对轴承座之间在轴向产生两个方向的位移。NNU型轴承的外圈两侧有挡边中间有中挡边，内圈无挡边。可以允许轴相对轴承座之间在轴向产生两个方向的位移。因此，此类结构适合于作游动端轴承。

NNF型

NNF型轴承是双列满装圆柱滚子轴承，轴承由一个带中挡边外圈，两个有双挡边内圈的结构型式，滚子由内圈的挡边引导，两个内圈用紧固圈固定在一起。该结构除了可以承受很大的径向载荷和轴向载荷之外，还可以承受倾覆力矩，因此，常用作固定端轴承使用。NNF型轴承两侧采用接触式密封。轴承内填有润滑脂，润滑脂的工作温度为-50℃至+110℃，但由于受密封材料的限，轴承的工作温度仅限于-40℃至+80℃之间。较好的情况下，带有密封的NNF轴承无需进行保养，可轴承长期处于水汽或污染环境，在中、高速运转时，可通过外圈上的润滑油槽和润滑油孔对轴承进行补充润滑。
