圆柱滚子轴承结构设计

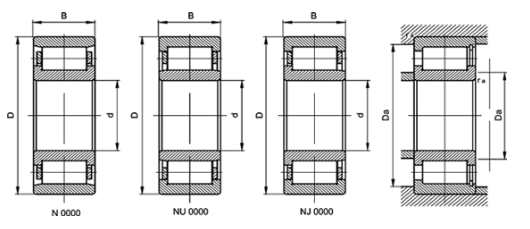

N型轴承的外圈无挡边，内圈的两侧有挡边。可以允许轴相对轴承座之间在轴向两个方向上的位移。NU型的轴承外圈两侧有挡边，内圈无挡边。也可以允许轴相对轴承座之间在轴向两个方向上的位移，因而此类轴承适用于作为游动端轴承使用。

NJ型轴承的外圈两侧有挡边，内圈单侧有挡边。可以承受一定量的单向轴向负荷。NF型的外圈单侧有挡边，内圈两侧有挡边。也可承受一定量的单向轴向负荷，因而此类轴承适用于作为单方向的轴向定位轴承用。

NUP型的轴承是外圈两侧有挡边，内圈一侧带（固定）单挡边，而另一侧为可分离的平挡圈。可以承受一定量的双向轴向负荷。 NFP型的轴承外圈一侧带（固定）单挡边，而另一侧为可分离的平挡圈，内圈两侧有挡边。也可以承受一定量的双向轴向负荷。此类轴承可以限制轴相对于轴承座在轴向两个方向的位移，因而适合于作为固定端轴承使用。

NH型轴承是NJ型轴承与HJ型斜挡圈组合后的结构。由于NUP型轴承的内圈较短，加上平挡圈不是固定的，使用不方便，而NH型轴承可以利用NJ型轴承整个内圈的宽度，与轴保持更紧密的配合。而且NH型轴承安装和拆卸更方便。NH型轴承可以限制轴相对于轴承座在轴向两个方向的位移，因而适合于作为固定端轴承使用。

类型代号

圆柱滚子轴承滚动体为圆柱形滚子，属于可分离型轴承，方便了安装与拆卸。根据套圈有无挡边，圆柱滚子轴承一般使用铜合金车制实体保持架或者工程塑料保持架，当转速较低载荷较大时，可设计成无保持架的满滚子结构。

圆柱滚子轴承滚子与滚道为线接触，载荷能力大，主要承受径向载荷。滚动体与套圈挡边摩擦小，适于高速旋转，使用中对同轴度要求较高。内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的单方向轴向载荷。

主要领域

大中型电动机、机车车辆、机床主轴、内燃机、发电机、燃气涡轮机、减速箱、轧钢机、振动筛以及起重运输机械等。
